АКБ 16S5P 60В 13Ач в треугольную сумку для электровелосипеда

Проект: партия АКБ 16S5P 60 В 13 А·ч в треугольную сумку для мастерской по электровелосипедам

Компания «ВиртусТехнолоджи» изготовила партию литий-ионных аккумуляторных батарей 16S5P, 60 В, 13 А·ч для нашего постоянного заказчика — мастерской по электровелосипедам. Проект предусматривал сборку батарей в треугольную сумку на раму с использованием симметричной BMS 40 А.

Для сервисных и тюнинговых мастерских, работающих с электровелосипедами, особенно важны не только электрические характеристики АКБ, но и повторяемость геометрии, стабильность сборки, аккуратная коммутация и готовность к установке в распространённый рамный формат. В данном проекте задача заключалась именно в этом: изготовить партию батарей, которые одинаково корректно встанут в треугольные сумки, обеспечат стабильную работу оборудования заказчика и будут удобны для последующего монтажа и обслуживания.

Задача проекта

Постоянный заказчик — мастерская по электровелосипедам — поставил задачу изготовить очередную партию батарей под популярный формат треугольной сумки. Это типовой для рынка запрос, но именно в таких проектах особенно заметна разница между просто «собранной АКБ» и профессионально выполненной серийной работой.

В рамках проекта требовалось обеспечить:

• конфигурацию 16S5P с рабочим напряжением класса 60 В;
• ёмкость 13 А·ч для уверенной автономности;
• исполнение в геометрии, совместимой с треугольной рамной сумкой;
• симметричную плату защиты BMS 40 А;
• удобную коммутацию для силовой линии и зарядки;
• повторяемость размеров и исполнения от батареи к батарее;
• готовность к установке в проекты мастерской без дополнительной переделки.

Инженерная логика решения

Для проекта была выбрана конфигурация 16S5P на элементах DMEGC INR18650 26E. Такой формат даёт батарею с номинальным напряжением около 60 В и максимальным напряжением заряда до 67,2 В, что соответствует распространённым системам питания мощных электровелосипедов и самодельных e-bike проектов.

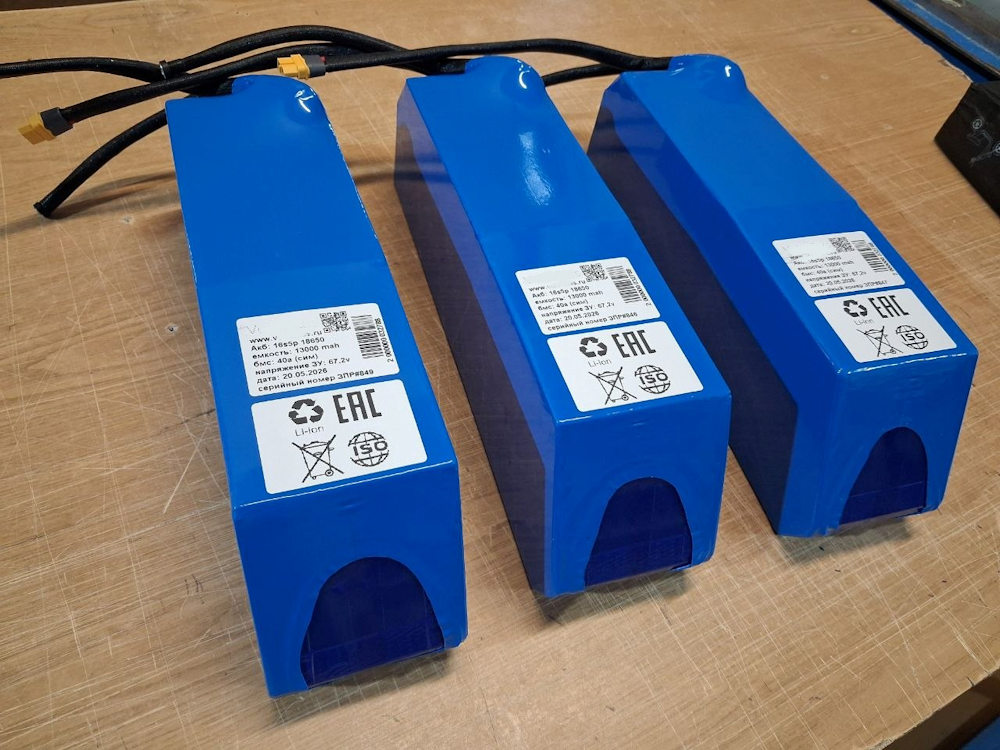

С точки зрения компоновки для треугольной сумки особенно важно грамотно работать не только с электрической схемой, но и с геометрией. Батарея должна быть достаточно энергоёмкой, но при этом удобно размещаться в ограниченном объёме внутри рамы, не создавать лишнего напряжения на проводах и корректно работать с BMS и разъёмами в реальных условиях ежедневной эксплуатации.

Почему именно такой формат АКБ востребован у мастерских по электровелосипедам

Треугольная сумка на раму остаётся одним из самых практичных форматов размещения батареи на электровелосипеде. Она позволяет опустить массу в центр рамы, сохранить удобную развесовку велосипеда и разместить достаточно энергоёмкую АКБ без установки тяжёлого заднего багажника или громоздких боксов.

Для мастерской, которая регулярно работает с кастомными e-bike проектами, важны три вещи:

• понятная и повторяемая геометрия батареи;
• совместимость с типовой электроникой и контроллерами 60 В класса;
• удобное сервисное подключение и надёжная работа под нагрузкой.

Именно поэтому в данном проекте акцент был сделан не только на ёмкости, но и на качественной серийной повторяемости. Когда батареи производятся для постоянного заказчика, особенно важно, чтобы каждая следующая партия была предсказуемой по размерам, коммутации и поведению в эксплуатации.

Материалы и комплектующие

Для проекта использовались комплектующие. Основу сборки составили элементы DMEGC INR18650 26E, изоляторы 18650, скошенная никелевая лента, симметричная плата BMS 40 А, силовые провода 10AWG, вспомогательная проводка 16AWG, разъём XT60, врезной разъём зарядки DC 5,5×2,5 мм и термоусадочная трубка большого диаметра 190 мм.

Такой набор компонентов хорошо соответствует задаче: батарея должна быть достаточно компактной, надёжной в монтаже и понятной в дальнейшем сервисе. В e-bike проектах это особенно важно, потому что аккумулятор работает в реальной дорожной среде — с вибрацией, нагрузкой, частыми циклами зарядки и регулярным подключением-отключением.

Коммутация и эксплуатационная логика

В проекте применена симметричная BMS 40 А, что делает батарею пригодной для питания достаточно динамичных велосипедных систем 60 В класса. Такой токовый уровень обеспечивает уверенную работу в большинстве любительских и сервисных e-bike конфигураций, где важны стабильность, предсказуемость и защита от нештатных режимов.

Силовая линия реализована через XT60, а отдельный разъём зарядки через DC 5,5×2,5 мм упрощает повседневную эксплуатацию. Для мастерской это удобный формат: батарею можно быстро интегрировать в проект и так же удобно передать конечному пользователю в понятной конфигурации.

Результат проекта

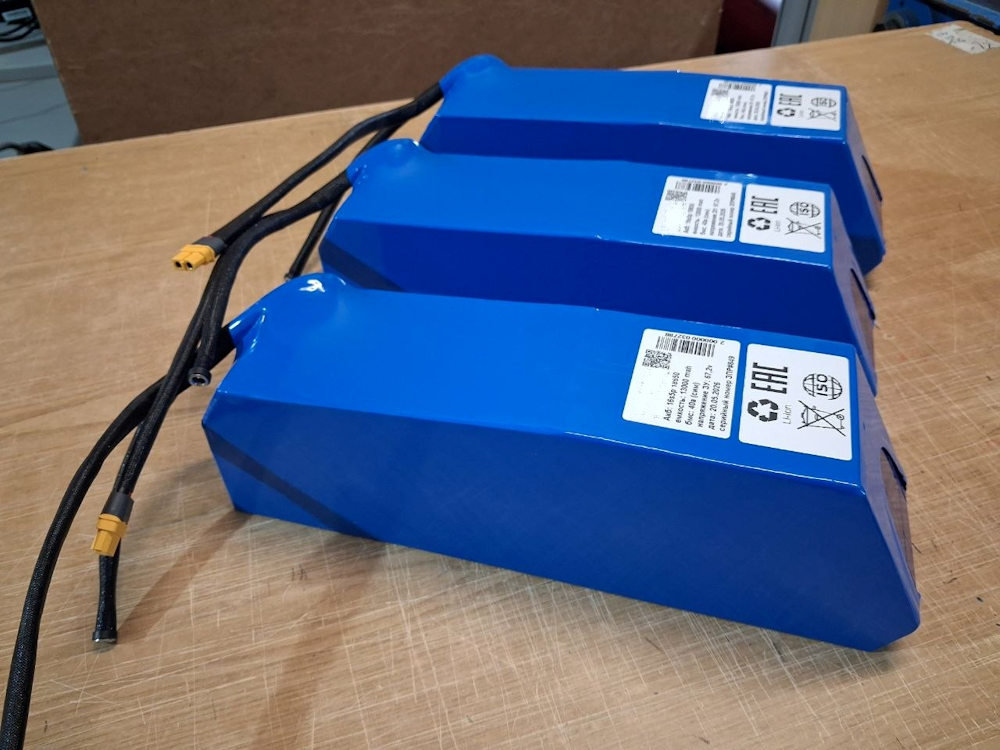

В результате заказчик получил партию литий-ионных АКБ 16S5P 60 В 13 А·ч, изготовленных под конкретный формат применения — треугольную рамную сумку для электровелосипеда. Батареи получились компактными, энергоёмкими, удобными в подключении и одинаковыми по логике исполнения, что особенно важно для постоянного партнёра и серийной сервисной работы.

Этот проект хорошо показывает сильную сторону «ВиртусТехнолоджи»: мы не просто собираем батареи по схеме, а делаем изделия, которые сразу работают в контексте конкретной техники, конкретного заказчика и конкретной эксплуатационной задачи.

Где применяются такие батареи

• кастомные электровелосипеды 60 В;
• сервисные и тюнинговые e-bike проекты;
• электровелосипеды с размещением АКБ в треугольной сумке на раме;
• городские и внедорожные сборки, где нужна хорошая развесовка и достаточный запас энергии;
• мастерские и сервисы, работающие с нестандартными аккумуляторными решениями.
