Проект: АКБ 18 В 30 А·ч 5S6P из 21700 для измерительного оборудования

Компания «ВиртусТехнолоджи» изготовила литий-ионную аккумуляторную батарею для измерительного оборудования одного из заказчиков из государственного сектора. По проекту требовалось получить компактную, энергоёмкую и механически нестандартную АКБ с номинальным напряжением 18 В, ёмкостью 30 А·ч и надёжной системой защиты BMS 25 А.

Ключевая особенность этого проекта — круглая, цилиндрическая форма батареи. Вместо типового прямоугольного исполнения была реализована индивидуальная компоновка под геометрию прибора. Такое исполнение позволило увязать электрические параметры АКБ с реальными монтажными ограничениями оборудования и получить аккуратную батарею под конкретное посадочное место.

Задача проекта

Перед нами стояла не просто задача собрать батарею на нужное напряжение и ёмкость. Требовалось разработать решение, которое одновременно соответствует электрическим параметрам, помещается в ограниченный объём прибора и сохраняет сервисопригодность.

По технической постановке батарея должна была обеспечить:

• номинальное напряжение 18 В для питания измерительного оборудования;
• ёмкость 30 А·ч для длительной автономной работы;
• схему сборки 5S6P на цилиндрических элементах формата 21700;
• стабильную работу с BMS 25 А;
• нестандартную круглую геометрию под конструкцию оборудования;
• удобное подключение и аккуратную кабельную часть.

Инженерное решение

Для проекта была выбрана сборка 5S6P на элементах EVE INR21700 50E. Такой формат дал возможность получить требуемую ёмкость при разумных габаритах и избежать избыточного количества межэлементных соединений, которое неизбежно росло бы при использовании менее ёмких ячеек.

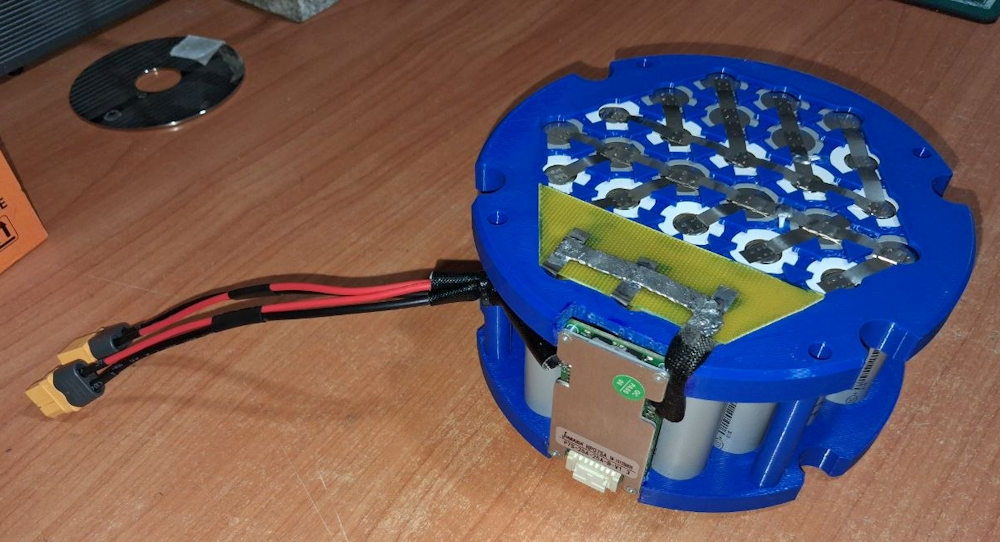

Батарея выполнена в круглой цилиндрической архитектуре с индивидуальной механической компоновкой. По сути это не универсальная серийная АКБ, а проектное изделие, в котором электрика и механика изначально рассчитывались как единая система: под диаметр, высоту, схему вывода проводов и логику установки в измерительный прибор.

Почему в проекте выбраны элементы 21700

Для приборных и специальных батарей формат 21700 часто оказывается технически выгоднее классических решений. Он позволяет получить высокую ёмкость с меньшим количеством параллельных ветвей, снизить число сварных соединений и упростить компоновку в ограниченном объёме.

В этом проекте элементы 21700 стали ключевым фактором, позволившим совместить 30 А·ч и нестандартную круглую геометрию. Для цилиндрической батареи это особенно важно: нужно не только набрать электрические параметры, но и грамотно уложить ячейки в заданный диаметр, не потеряв в надёжности и сервисной логике.

Круглая цилиндрическая АКБ под геометрию прибора

Отдельного внимания заслуживает сам конструктив батареи. АКБ выполнена не в стандартном прямоугольном корпусе, а в круглой цилиндрической форме. Такое решение применяется там, где прибор или отсек имеют ограничение не только по размеру, но и по форме.

Круглая цилиндрическая компоновка даёт несколько инженерных преимуществ:

• упрощает интеграцию в круглые и закрытые отсеки оборудования;
• позволяет точнее распределить элементы по радиусу и высоте;
• обеспечивает аккуратную и симметричную развесовку сборки;
• упрощает вывод кабелей и защитной электроники в строго заданную зону;
• делает батарею не универсальной «заготовкой», а полноценной частью изделия заказчика.

Защита, коммутация и эксплуатационная логика

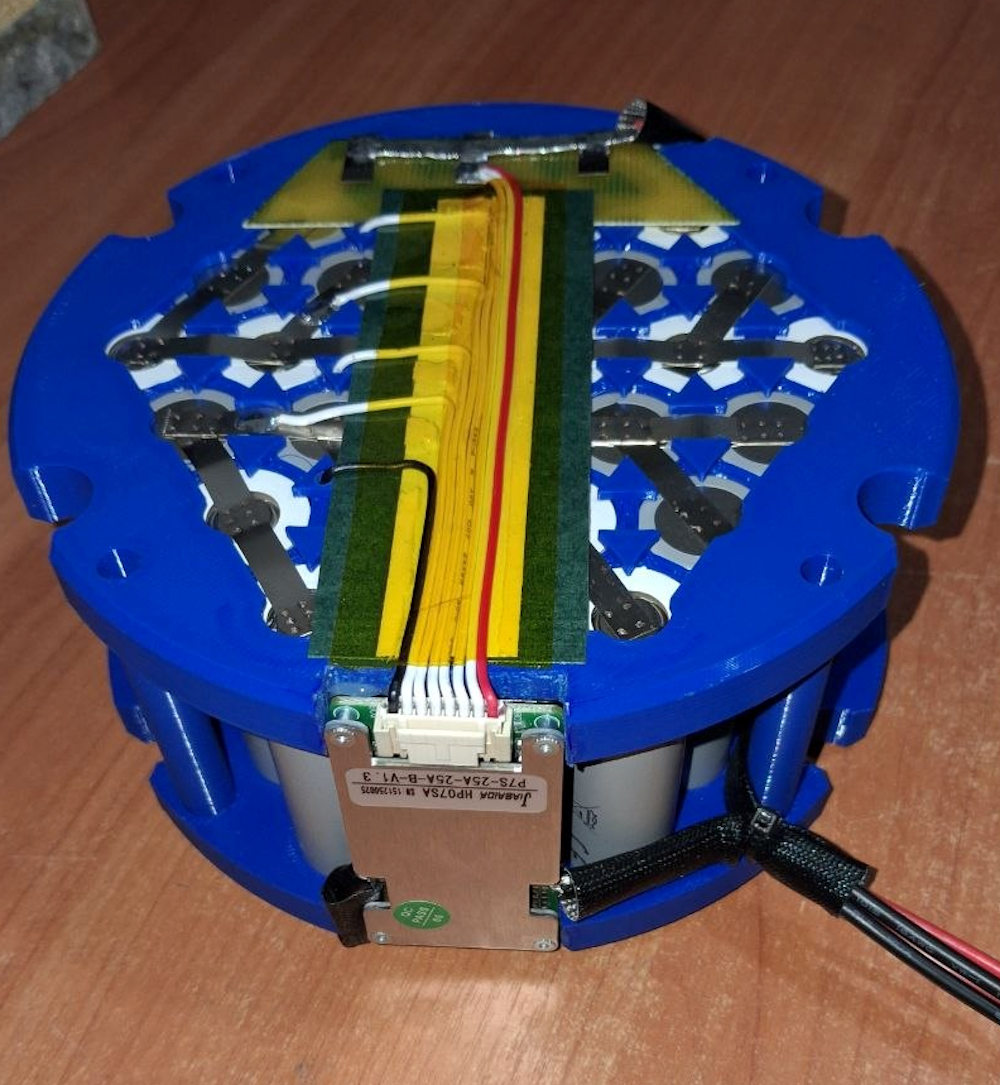

В проекте применена BMS 25 А, которая отвечает за защиту батареи при заряде и разряде, балансировку ячеек и контроль рабочих режимов. Для измерительного оборудования это особенно важно: батарея должна не просто отдавать энергию, а делать это предсказуемо и стабильно, без риска перезаряда, переразряда и нештатной токовой перегрузки.

Коммутация выполнена через XT60, что делает подключение понятным, быстрым и технологичным. Такой разъём хорошо подходит для компактных литиевых батарей приборного и специального назначения, где требуется надёжный контакт и удобство обслуживания.

Результат проекта

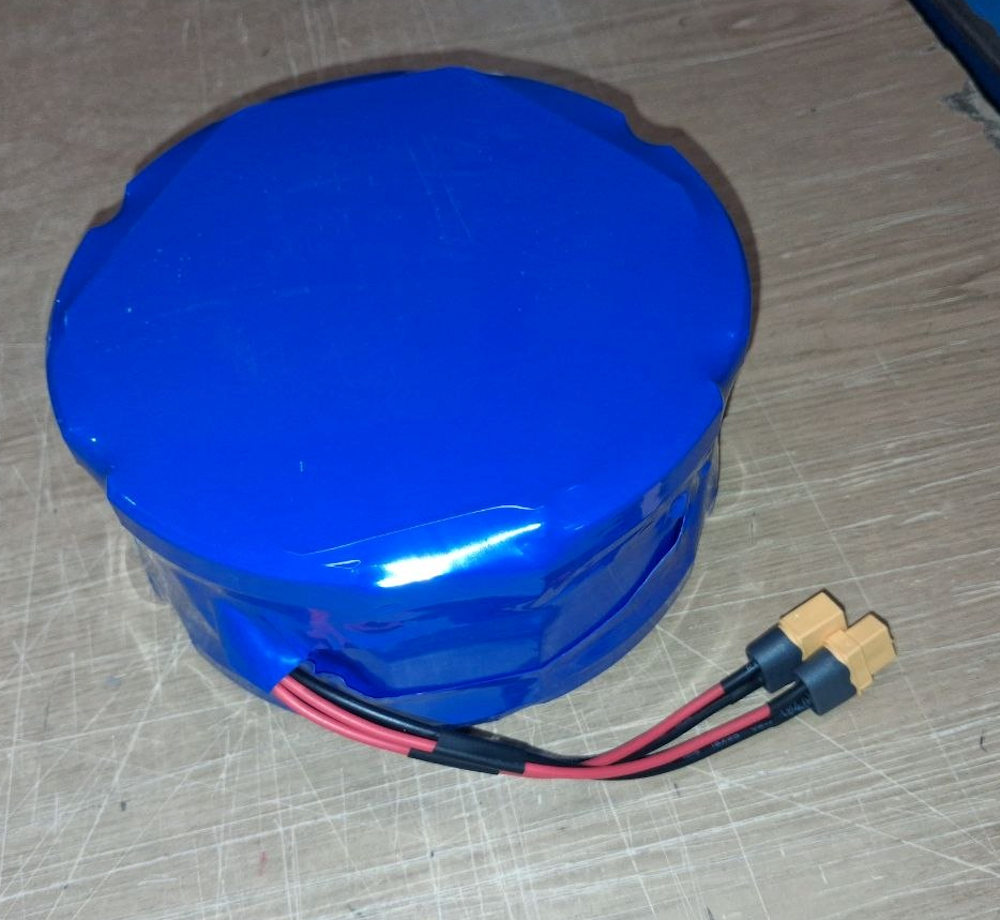

В результате заказчик получил не просто АКБ с нужными цифрами в спецификации, а инженерно увязанное решение под конкретный прибор: с правильной электрической конфигурацией, компактной механикой, круглой цилиндрической формой, BMS 25 А и удобной коммутацией.

Такой формат проекта хорошо показывает, в чём реальная ценность сборки АКБ на заказ: батарея разрабатывается не «вообще под 18 В», а под реальную задачу, реальные размеры, реальную нагрузку и реальные требования к подключению.
