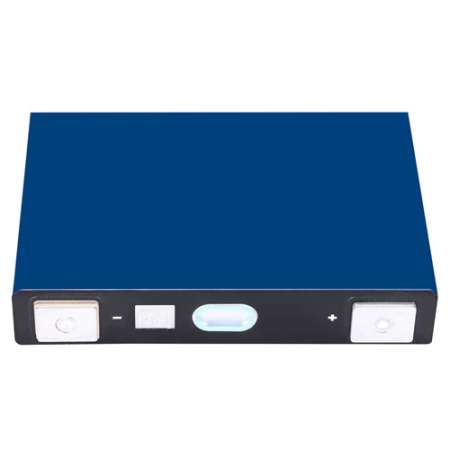

CALB L148N50A — призматическая литий-ионная ячейка для компактных тяговых батарей и автономного оборудования. Ёмкость 50 Ач при массе около 900 г позволяет получить запас энергии 185 Вт·ч по расчёту при 3,7 В. Модель стоит рассматривать, когда важны размеры и масса аккумуляторного модуля.
Тонкий корпус толщиной 26,7 мм удобен для компоновки в ограниченном пространстве. Длительный разряд составляет 50 А, а кратковременная нагрузка может быть значительно выше при соблюдении паспортных условий. Исполнение со шпильками предусматривает разборное подключение шин.
Это отдельная аккумуляторная ячейка для сборки АКБ. Для эксплуатации батареи требуются внешняя BMS для NMC, балансировка, изоляция и механическая фиксация.
| Модель | CALB L148N50A |
|---|---|
| Химическая система | Li-ion / NMC — никель, марганец, кобальт |
| Номинальная ёмкость | 50 Ач; минимальная 50 Ач при стандартном разряде |
| Номинальное напряжение по паспорту | 3,65 В |
| Расчётная энергия при 3,7 В | 185 Вт·ч |
| Внутреннее сопротивление | 0,60–0,80 мОм; AC 1 кГц, новая ячейка, 50% SOC |
| Стандартный ток заряда | 15 А (0,3C), при +25 ± 2 °C |
| Максимальный длительный ток заряда | 50 А (1C), при +23 ≤ T < +40 °C |
| Длительный ток разряда | 50 А (1C), при +10 ≤ T < +40 °C |
| Максимальный импульсный разряд | 400 А (8C), до 10 с; +23 ≤ T < +40 °C, SOC не ниже 20% |
| Верхний предел заряда | 4,25 В; при низкой температуре — меньше по таблице |
| Порог окончания разряда | 2,75 В при T ≥ 0 °C |
| Рекомендуемый диапазон SOC | 5–97% |
| Паспортный ресурс | Не менее 2000 циклов до 80% ёмкости |
Расчёт энергии: 3,7 В × 50 Ач = 185 Вт·ч. Паспортное номинальное напряжение — 3,65 В. Реально отдаваемая энергия зависит от нагрузки, температуры и выбранных пределов заряда и разряда.
| Форм-фактор | Призматическая ячейка в алюминиевом корпусе |
|---|---|
| Габариты, ширина × толщина × высота | 148,3 × 26,7 × 98 мм — без добавленных шпилек |
| Допуски размеров | Ширина ±0,5 мм; толщина ±0,2 мм; высота ±0,5 мм |
| Масса заводской ячейки | 900 ± 25 г |
| Исполнение продаваемой позиции | Со шпильками; соединительные шины — опция |
Высота 98 мм включает заводские плоские выводы; высота корпуса без них — 95,8 мм. Добавленные шпильки, гайки и шины увеличивают установочные размеры и массу. Толщина в паспорте измерена при 50% SOC и обжатии 300 ± 20 кгс; это условие измерения, а не момент затяжки выводов.
| Температура заряда | −5…+55 °C, с ограничением тока и напряжения |
|---|---|
| Температура разряда | −30…+55 °C, с ограничением тока |
Стандартный заряд при комнатной температуре: 15 А до 4,25 В, затем удержание 4,25 В до снижения тока до 2,5 ± 0,5 А. При охлаждении нужно уменьшать не только ток, но и верхний предел напряжения:
| −5 ≤ T < +5 °C | До 5 А; верхний предел 4,05 В |
|---|---|
| +5 ≤ T < +10 °C | До 15 А; верхний предел 4,15 В |
| +10 ≤ T < +23 °C | До 25 А; верхний предел 4,25 В |
| +23 ≤ T < +40 °C | До 50 А; верхний предел 4,25 В |
| +40 ≤ T ≤ +55 °C | До 25 А; верхний предел 4,25 В |
Вне диапазона −5…+55 °C заряд запрещён. При длительном разряде допустимы 10 А при −30…−20 °C, 15 А при −20…0 °C, 40 А при 0…+10 °C, 50 А при +10…+40 °C и 40 А при +40…+55 °C. Границы диапазонов задаются паспортной таблицей.
Импульс 400 А допускается не более 10 с при температуре +23…+40 °C и SOC не ниже 20%; при других условиях предел ниже. Пиковое значение не используют как постоянный рабочий ток. BMS, шины и контакты готовой батареи должны соответствовать выбранной нагрузке.
Ресурс не менее 2000 циклов указан до 80% исходной ёмкости: при комнатной температуре заряд 50 А до 4,2 В и разряд 50 А до 2,75 В. Это испытательный режим ячейки; фактический ресурс зависит от температуры, нагрузки и глубины разряда.
| 10S1P — 10 ячеек последовательно | 37 В; 50 Ач; 1850 Вт·ч |
|---|---|
| 13S1P — 13 ячеек последовательно | 48,1 В; 50 Ач; 2405 Вт·ч |
| 20S1P — 20 ячеек последовательно | 74 В; 50 Ач; 3700 Вт·ч |
Это расчёт номинальных параметров по 3,7 В на ячейку. Последовательное соединение повышает напряжение, сохраняя ёмкость в Ач. Количество элементов, зарядное устройство и пороги BMS выбирают под рабочий диапазон оборудования и режим этой модели.
Одна ячейка CALB L148N50A со шпильками. Шины — опция; состав крепежа согласуется при заказе. BMS, корпус и зарядное устройство подбираются отдельно. Перед сборкой проверяют ёмкость, сопротивление и уровень заряда элементов; защищают корпус и выводы от замыкания, предусматривают крепление и теплоотвод.
Для подбора ячеек или изготовления АКБ сообщите менеджеру VirtusTec напряжение системы, ёмкость, длительный и пиковый ток, доступные габариты и условия эксплуатации.
