CATL MS66220116 — литий-ионная ячейка ёмкостью 248 Ач для изготовления аккумуляторных батарей. Расчётная энергия одного элемента при 3,7 В составляет 918 Вт·ч, округлённо до целого. Широкий и сравнительно невысокий элемент с запасом энергии около 0,92 кВт·ч. Формат стоит рассматривать для батарей большой ёмкости, когда в отсеке доступна длина 220 мм, но нежелательно увеличивать толщину отдельной ячейки до 85 мм. Выбор определяется одновременно энергией, размерами и током оборудования.
Корпус 220 × 66 × 116 мм вытянут по горизонтали. По сравнению с моделью 203 Ач запас энергии выше примерно на 22%, а толщина меньше: 66 вместо 85 мм. При этом широкая грань заметно длиннее, поэтому эти форматы нельзя считать взаимозаменяемыми по установочным размерам.
Ёмкость 248 Ач позволяет получить такой запас в одной последовательной цепочке без набора множества малых элементов в параллель. Это упрощает планирование компоновки, но не отменяет подбор ячеек, расчёт соединений и контроль температуры. Большая ёмкость сама по себе не определяет допустимый ток.
| Производитель / обозначение в каталоге | CATL / MS66220116 |
|---|---|
| Химическая система | Li-ion / NMC |
| Номинальная ёмкость | 248 Ач |
| Номинальное напряжение | 3,7 В |
| Расчётная энергия | 918 Вт·ч |
| Номинальный ток заряда | 50 А — по карточке |
| Максимальный ток заряда | 248 А |
| Максимальный длительный ток разряда | 248 А |
| Максимальный пиковый ток разряда | 248 А |
| Сопротивление* | До 0,4 мОм — предварительный справочный ориентир* |
| Заявленное количество циклов | 1000 |
Характеристики собраны по описанию и спецполям этой позиции. Заводской паспорт точного исполнения не найден. До проектирования силовой батареи электрические пределы и условия испытаний согласуют по документам поставляемой партии.
*Для 248 Ач сопротивление взято как предварительный справочный ориентир из внешнего предложения похожей ячейки CATL. Совпадение заводского исполнения с MS66220116 не подтверждено; значение требует проверки по паспорту партии или измерением и не является подтверждённым пределом этой позиции.
На сайте длительный и пиковый ток разряда указаны одинаково — 248 А. Комплект не заявляет повышенный импульсный ток сверх этого значения. Номинальный заряд оставлен в опубликованном значении 50 А; запись 0,2C в описании является приблизительной для этого числа.
| Форм-фактор | Призматический |
|---|---|
| Длина × толщина × высота | 220 × 66 × 116 мм |
| Масса одной ячейки | 3700 г |
| Расчётная удельная энергия | Около 248 Вт·ч/кг, без комплектующих АКБ |
| Исполнение на фото | Круглые контактные площадки без выступающих шпилек |

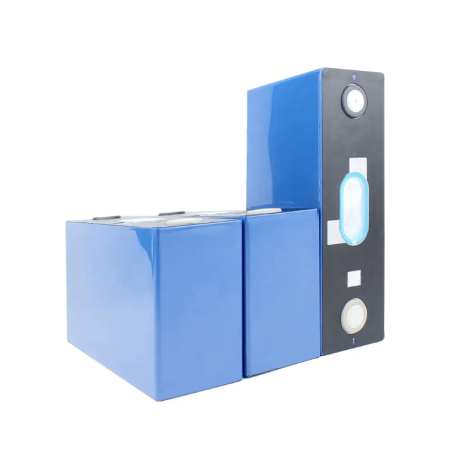

На картинках изображён один элемент по предоставленному фото. Корпус синий, крышка чёрная, по центру находится овальный клапан. Способ соединения плоских площадок и нужное исполнение выводов согласуют при заказе. Шины, крепёж, BMS и корпус подбирают под конструкцию батареи.
Для готовой АКБ дополнительно учитывают место для изоляции, крепления, шин и защиты. Размер отдельной ячейки не равен монтажному габариту батарейного блока. Допуски и полную высоту с выводами проверяют до изготовления корпуса. Масса АКБ также включает комплектующие.
| Температура при заряде | 0…+50 °C |
|---|---|
| Температура при разряде | −25…+55 °C |
Диапазоны приведены по спецполям позиции. Заряд при отрицательной температуре не заявляется. Максимальный ток не следует автоматически распространять на весь диапазон температур: допустимая нагрузка зависит от режима и подтверждённых ограничений конкретного исполнения.
Это отдельный элемент для работы в батарее с внешней BMS для Li-ion/NMC. Защита контролирует напряжения отдельных ячеек и температуру; зарядное устройство выбирают по химии, числу элементов и согласованному пределу заряда. Настройки BMS и зарядного устройства определяются документами партии, а не одним значением 3,7 В.
1000 циклов — по действующей карточке VirtusTec; условия испытаний и критерий остаточной ёмкости не указаны. Число циклов нельзя напрямую перевести в годы эксплуатации. Для сравнения нужны одинаковые токи, температура, глубина разряда и критерий остаточной ёмкости.
При подборе учитывают рабочее потребление оборудования, запуск двигателя, рекуперацию и продолжительность пиков. Допустимый ток готовой батареи может быть ниже тока ячеек из-за BMS, шин, контактных соединений или охлаждения. Контроль нагрева помогает оценить выбранный режим уже в собранном модуле.
| 10S1P — 10 ячеек последовательно | 37,0 В; 248 Ач; 9176 Вт·ч |
|---|---|
| 13S1P — 13 ячеек последовательно | 48,1 В; 248 Ач; 11929 Вт·ч |
| 20S1P — 20 ячеек последовательно | 74,0 В; 248 Ач; 18352 Вт·ч |
Энергия рассчитана по 3,7 В на ячейку и округлена после расчёта всей батареи. Последовательное соединение увеличивает напряжение, сохраняя ёмкость в Ач. Доступная энергия зависит от нагрузки, температуры и порогов защиты. Совместимость контроллера и инвертора проверяют по полному рабочему диапазону напряжений.
Перед сборкой проверяют ёмкость, сопротивление и уровень заряда элементов, подбирают совместимые ячейки для одной батареи. Обеспечивают изоляцию корпуса и выводов, механическую фиксацию и отвод тепла. Наличие шин и крепежа согласуют отдельно: по фото нельзя определять полный комплект поставки.
Для подбора ячеек или изготовления АКБ сообщите менеджеру VirtusTec напряжение системы, ёмкость, длительный и пиковый ток, доступные габариты и условия эксплуатации.
