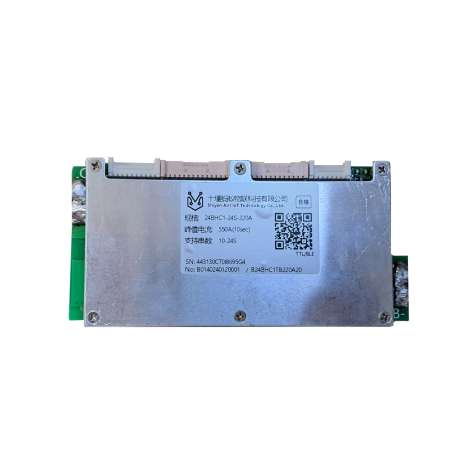

Плата управления АКБ 10-24S Smart BMS Ants

Гарантия: 2-12 месяцев
В наличии
9 493
Количество
Модификации
  • Артикул: 3332

Описание

Основные характеристики:


• Поддержка li-ion АКБ – от 10S до 24S (30V-102V);
• Поддержка LiFePO4 АКБ – от 13S до 24S (30V-88V);
• Поддержка LTO АКБ – от 15S до 24S (30V-68V); *Изначально параметры установлены для li-ion 24S. Тип аккумуляторов и количество последовательных соединений в сборке можно настроить с помощью приложения на телефоне (соединяется с BMS по Bluetooth);
• Максимальный ток заряда – 50А;

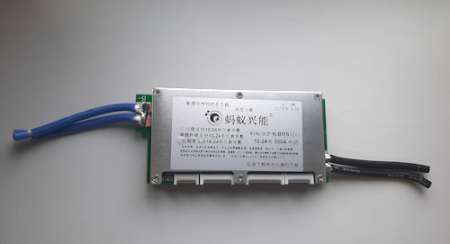

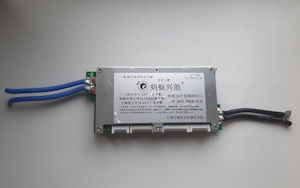

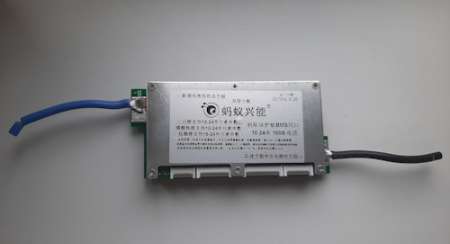

• Максимальный ток разряда – 100А/200А/300А (на выбор);
• Максимальный ток балансировки – 200mA;
• Защита от перезаряда (значение настраивается в приложении);
• Защита от переразряда (значение настраивается в приложении);
• Ограничение максимального тока (значение настраивается в приложении);
• Защита от короткого замыкания;
• Микроконтроллер: STTM32F103.




Особенности:
• Подключение по Bluetooth с помощью смартфона. Вывод и настройка различных параметров;



• Возможность подключения специального дисплея для наблюдения за основными параметрами АКБ;
• Температурный контроль. Возможность настроить температурный диапазон для работы АКБ (значение настраивается в приложении);

 • Диапазон измерения напряжения на одном элементе – 1.5V – 4.6V;
• Защита от плохого контакта. BMS может обнаружить плохой контакт в АКБ по нестабильному напряжению;
• Автоматическая балансировка.



 Подключение к BMS по Bluetooth.



Для начала нужно активировать BMS коротким нажатием на кнопку, после чего она издаст звуковой сигнал (индикатор на плате должен гореть постоянно). Далее включаем Bluetooth на смартфоне и активируем поиск устройств. Производим сопряжение с платой, имя – «BMS_ANT24S», пароль – «1234». После этого заходим в приложение antBMS, выбираем пункт «настройки», далее «подключение», откроется список устройств в котором нужно выбрать нашу BMS. Готово. Если подключение произошло успешно, вы сможете наблюдать и настраивать различные параметры АКБ.




В некоторых случаях BMS может показывать неверные значения силы тока. Для решения этой проблемы достаточно откалибровать датчик силы тока (шунт). Это легко сделать в приложении «VBMS», после подключения к плате нужно найти пункт «Current sensing range», меняя значение на большее или меньшее можно добиться точного считывания силы тока. Основное приложение для android – «AntBMS rv4.8 ru1.0», оно на русском языке, позволяет производить все основные настройки. Второе приложение для android – «VBMS», оно на английском языке, позволяет производить все те же настройки, а так же калибровать датчики тока и напряжения, считается более стабильным вариантом. Для IOS доступно лишь одно приложение.


Приложения для android - https://drive.google.com/drive/folders/1v4oxuPRJAT2n0S1ko9rbWzFmDC3lUtKu?usp=sharing


Приложение для IOS - https://apps.apple.com/ru/app/%E5%8D%81%E5%A0%B0%E8%9A%82%E8%9A%81bms/id1468744022




Список настроек BMS:


• Выбор типа аккумуляторов (Li-ion, LiFePO4, LTO);
• Количество последовательно соединенных ячеек в АКБ;
• Сигнал о высоком напряжении;
• Сигнал о низком напряжении;
• Заряд элемента до определенного напряжения;
• Разряд элемента до определенного напряжения;
• Восстановление работы АКБ после переразряда при определенном напряжении;
• Восстановление работы АКБ после перезаряда при определенном напряжении;
• Максимальное напряжение батареи;
• Минимальное напряжение батареи;
• Максимальный ток разряда;
• Задержка защиты по току разряда;
• Конец балансировки при определенном напряжении;
• Начало балансировки при определенном напряжении;
• Допустимый разброс напряжения при балансировке;
• Балансировочный ток;
• Стартовый ток;
• Ток короткого замыкания;
• Задержка защиты при коротком замыкании;
• Время перехода в спящий режим;
• Максимальная температура заряда;
• Восстановление температуры заряда до определенного значения, после срабатывания защиты;
• Максимальная температура разряда;
• Восстановление температуры разряда до определенного значения, после срабатывания защиты;
• Максимальная температура мосфетов;
• Номинальная емкость батареи;
• Остаточная емкость батареи;
• Общая емкость цикла;
• Длина одного оборота колеса (для настройки спидометра);
• Количество импульсов за 1 оборот (для настройки спидометра).


Кнопка питания.


1.После аномального отключения питания, включение BMS производится коротким нажатием на кнопку.
2. Для выключения BMS необходимо зажать кнопку питания на 5 секунд, а затем отпустить ее.
3. В случае, если АКБ не используется более 5 минут, плата автоматически перейдет в режим ожидания.
4. Если BMS была отключена посредством 2 или 3 пункта, для возобновления ее работы необходимо нажать и удерживать кнопку питания в течении 3 сек.
5. Для переключения интерфейса на дисплее необходимо нажать на кнопку 1 раз при включенной BMS.


Далее предлагаются схемы подключения данного устройства.
10S:




11S:




12S:




13S:




14S:




15S:


16S:




17S:




18S:




19S:



20S:



21S:




22S:


23S:




24S:
