Данная инструкция поможет правильно установить Smart BMS compact 7s-16s на вашу АКБ.
Комплектация:
1.
БМС
2. Шлейфы проводов для подключения к АКБ
3. Термодатчики
4. Провода для запуска БМС платы
Для настройки и регулировки значений БМС платы вам потребуется смартфон на Android или IOS, а так же специальное приложение. Настройка БМС платы защиты производится через Bluetooth.
Установка любой БМС платы защиты начинается с выбора места её дислокации. Наиболее оптимальным является место наиболее близкое к «B-» - минусовому полюсу вашего АКБ.
Внимание! При размещении БМС для электробезопасности используйте прокладку из негорючего материала, такого как стеклотекстолит, электроизоляционный картон и др.
Для снижения нагрева при длительной нагрузке токосъемник с минусового полюса АКБ желательно делать с достаточно большой площадью контакта. Чем больше площадь контакта провода на токосъемнике, тем меньше происходит нагрев в этом месте.
Так же важно помнить что выбор сечения проводов, используемых на токосъемниках и выводах АКБ осуществляется согласно расчетной нагрузке по току для потребителя с запасом по прочности, с целью снижении нагрева проводов и мест соединения.
На рисунке выше представлена схема соединения проводов с термодатчиками:
Обращаем Ваше внимание что провода с термодатчиками следует располагать или между параллелями есть имеется такая возможность, или под БМС платой защиты. А теперь перейдем к заключительной части: распайке параллелей БМС по АКБ.
Распайка шлейфа БМС платы защиты осуществляется на каждую параллель ( переход между параллелями). Начиная от «B0» и заканчивая «B+» где, В0,В1,В2, В3 … В+ это каждая параллель Вашей АКБ начиная от «минуса» и заканчивая «плюсом». На даиаграммах ниже схематично представлена правильность и очередность порядка подключения каждой параллели шлейфа бмс и номера, соответствующей ей параллели на АКБ.
После распайки шлейфа необходимо запустить БМС, включить ее.
Внимание! Во избежание проблем с замыканием/сгоранием от замыкания некоторых электронных элементов на микросхеме платы БМС распайку шлейфа проводить без подключения шлейфа проводов к бмс. Также необходимо после распайки шлейфов сначала подключать шлейф с «В+», а уже потом второй, шлейф.
Для того чтобы включить БМС плату уже полностью подключенную к бмс имеется два способа:
1. Самый простой способ – подключите Ваш АКБ к зарядному устройству. Если вы все правильно подключили – пойдет заряд аккумуляторной батареи и, соответственно, бмс включится автоматически.
2. второй способ тоже не менее простой но чуть более замудрённый: подключите еще один шлейф, идущий в комплекте с БМС платой защиты замкните красный и черный провод на плюс(красный) и минус (черный)любой параллели на несколько секунд до характерного писка мс и загорания светодиодов на БМС плате. Такой метод включения схематично показан на рисунке ниже:

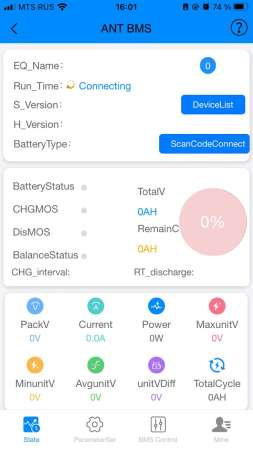

Далее следует настройка включенной бмс платы с помощью Вашего смартфона.
Обращаем Ваше внимание что в приложении изначально установлены настройки на Li-ION аккумуляторную батарею.
