Зарядное устройство для 18650 на TP4056: что проверить перед сборкой
Зарядное устройство для 18650 на TP4056 может стать частью небольшого электронного проекта. Но купить плату с USB-разъёмом — ещё не значит получить готовую зарядку. До сборки нужно согласовать ячейку, питание, ток, отвод тепла и работу устройства во время заряда. Именно эти решения определяют, будет ли схема работать предсказуемо после установки в корпус.
Начните с аккумулятора, а не со схемы из интернета

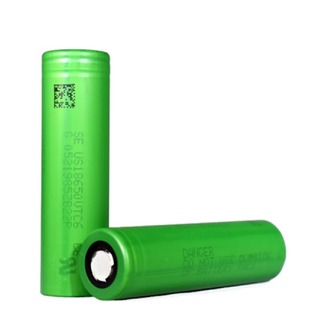

Надпись 18650 описывает размер цилиндрического элемента. Для выбора зарядки нужны полная модель, химия, конечное напряжение, разрешённый ток и температурные условия. Размеры контактов и наличие платы защиты тоже проверяют заранее: защищённая ячейка может отличаться по длине и не помещаться в держатель.
На официальной странице Top Power TP4056 описана как линейный CC/CV-контроллер одной Li-ion секции с зарядным напряжением 4,2 В. Это характеристика указанного исполнения микросхемы, а не допуск для любой батареи того же размера. Для LiFePO4 или элемента с другим конечным напряжением требуется соответствующее решение.
| Что нужно заряжать | Что учитывать |
|---|---|
| Один съёмный элемент — 1S | Совместимость контроллера и ячейки, ток, механическую защиту, температуру. |
| Несколько съёмных элементов отдельно | Самостоятельный контроль каждого слота. Число гнёзд не доказывает независимость каналов. |
| Последовательную батарею, например 3S | Зарядное устройство для всей батареи, контроль групп и согласованную BMS. Одноканальная 1S-плата эту задачу не решает. |
Параллельный блок остаётся одной секцией по напряжению, но становится другой инженерной задачей по токам и защите. Случайные съёмные элементы нельзя считать готовой согласованной группой только потому, что они помещаются рядом. Схему для одной банки не расширяют на несколько простым добавлением держателей.
USB-питание и напряжение на аккумуляторе — разные параметры
Адаптер питает зарядный контроллер, а контроллер формирует режим для ячейки. Поэтому USB-источник 5 В не подключают непосредственно к выводам 18650. Для проекта проверяют выход адаптера под нагрузкой, кабель, разъём и документацию конкретной платы.
Нельзя переносить на безымянный модуль только одно число из паспорта чипа. В TP4056 REV_2.4 значение 8 В встречается и в предельных параметрах, и в таблице электрических характеристик. Но это не подтверждает допустимый вход всей купленной платы: у неё свои компоненты, разводка и условия охлаждения. Предельный параметр также не является запасом для произвольного повышения питания.
Если проект рассчитан на согласованный источник 5 В, переход на другой адаптер требует повторной проверки. Наличие USB-C само по себе не доказывает поддержку повышенного напряжения, корректное согласование питания или достаточную допустимую мощность.
Как выбрать ток и понять завершение заряда
Ток выбирают по паспорту ячейки, затем проверяют возможности контроллера и платы. Ограничивающим звеном может оказаться любой участок цепи. Подробный выбор по модели и расчёт C-rate разобраны в статье каким током заряжать 18650.
В TP4056 ток задаётся резистором PROG. Номинал берут из документации точного исполнения, а результат проверяют измерением: универсальное правило «резистор 1,2 кОм всегда означает 1 А» некорректно. Замена резистора без оценки нагрева и допустимого тока ячейки не делает зарядку быстрее в рабочем устройстве.
При CC/CV сначала ограничивается ток, затем поддерживается конечное напряжение со снижением тока. Для указанной TP4056 изготовитель описывает завершение при снижении тока примерно до одной десятой заданного после достижения конечного напряжения. Светодиод отражает состояние контроллера; он не измеряет остаточную ёмкость и не подтверждает исправность старого элемента.
Почему небольшой корпус меняет результат
На открытом столе макет может работать иначе, чем в закрытой коробке. У линейного преобразования разность напряжений превращается в тепло. Для первой оценки потерь используют P ≈ (Uвх − Uвых) × I; собственное потребление и конкретные режимы затем учитывают отдельно.
Например, у линейного стабилизатора, понижающего 12 до 5 В при токе 1 А, расчётная потеря составляет около 7 Вт. Это иллюстрация тепловой нагрузки, а не одобрение такой сборки. В документации TI LM7805 допустимое рассеивание связано с температурой, корпусом компонента и тепловым сопротивлением. Четыре конденсатора и пластиковая коробка сами по себе проблему не решают.
До выбора конструкции определяют тепловой режим всех узлов, условия окружающей среды и способ монтажа. Снижение зарядного тока из-за нагрева означает, что реальное время зарядки может отличаться от расчёта. Защита микросхемы от собственного перегрева не подтверждает допустимую температуру ячейки рядом с ней.
Плата «с защитой» не снимает остальные требования
В изделии отдельно проверяют управление зарядом, защиту батареи от недопустимых режимов и контроль температуры ячейки. Дополнительные компоненты на модуле могут выполнять отдельные функции защиты, но их наличие не подтверждает правильность всех порогов и достаточный ток силовой цепи.
Посмотрите схему, а не только фотографию товара. Нужны понятные пути подключения аккумулятора и нагрузки, защита от ошибочной полярности и короткого замыкания, надёжный держатель, изоляция и разгрузка кабеля. Для температурного контроля уточняют наличие датчика, его размещение и действие при обрыве. Контакт TEMP на микросхеме ещё не означает, что в готовой плате контролируется температура батареи.
Можно ли одновременно заряжать и пользоваться устройством
Для фонаря, датчика или небольшого прибора этот вопрос лучше решить до заказа платы. Нагрузка, подключённая к аккумуляторному узлу, влияет на ток, который видит зарядная схема, и на поведение после окончания заряда. Простая зарядка и управление распределением питания — разные функции.
В качестве примера другой архитектуры TI BQ2407x использует PowerPath: питание системы и заряд батареи контролируются раздельно. Это не свойство TP4056 и не рекомендация заменить чип без переработки схемы. Для своего устройства согласуйте работу от адаптера, при недостатке его мощности, при отключении питания и после завершения зарядки.
Что проверить перед использованием готовой сборки
Заканчивать проект стоит по измеряемым критериям. Проверяют напряжение и ток в предусмотренных режимах, завершение и повторный запуск заряда, поведение с нагрузкой, нагрев в окончательном корпусе, состояние контактов и действие предусмотренных защит. Состав испытаний определяют по схеме и назначению изделия; доводить реальную ячейку до повреждения ради проверки не нужно.
Если задача — регулярно заряжать съёмные элементы, сравните стоимость разработки с готовым устройством. В каталоге зарядок для аккумуляторных элементов можно подобрать модель по химии, слотам и диапазону токов. Например, у Nitecore UMS2 предусмотрены два контролируемых слота; допустимый режим всё равно выбирается по установленным ячейкам.
Документация и границы применения
- Top Power ASIC — TP4056, официальная страница продукта
- Top Power ASIC — TP4056 datasheet REV_2.4
- Texas Instruments — LM340/LM7805 Family datasheet
- Texas Instruments — BQ2407x Standalone 1-Cell Chargers with Power Path
- Nitecore — официальное сравнение UM2/UMS2/UM4/UMS4
Документация проверена 5 ноября 2026 года. Параметры отдельных моделей и схем не являются универсальными настройками для любой ячейки или готовой батареи.
Частые вопросы
Можно ли подать 12 В на модуль TP4056?
Без подтверждённой схемы входа и документации платы — нет. Само обозначение TP4056 не означает наличие преобразователя для такого питания. Если предусмотрен отдельный стабилизатор, для него проверяют рабочие пределы и рассеивание тепла; наличие 7805 в списке деталей не подтверждает работоспособность конструкции.
Почему TP4056 заряжает током меньше установленного?
Возможны ограничения источника и кабеля, изменение стадии заряда, нагрев или особенности платы. Сначала сравните измерения с документацией точной схемы и условиями испытания. Увеличение заданного тока не исправляет недостаточное питание или теплоотвод.
Можно ли одной TP4056 заряжать три аккумулятора?
Нужно уточнить их соединение. Последовательная батарея 3S требует соответствующей зарядной системы. Для отдельных съёмных элементов нужны независимо контролируемые каналы. Параллельная группа остаётся 1S, но требует собственного проектирования и согласованного состава; добавление трёх держателей не создаёт такую систему автоматически.
Заменяет ли модуль TP4056 с защитой BMS и температурный контроль?
Проверять нужно конкретную схему. Зарядный контроллер, отдельная защита батареи и измерение температуры выполняют разные задачи. Важно знать действующие пороги, допустимые токи и наличие работающего датчика у ячейки. По числу микросхем на фотографии этого установить нельзя.
Можно ли подключить нагрузку к батарее во время зарядки?
Только если такой режим предусмотрен и проверен схемой. Потребление нагрузки влияет на условия завершения заряда и последующее питание устройства. Для одновременной работы заранее выбирают и проверяют архитектуру распределения питания; обычная плата зарядки не подтверждает наличие PowerPath.
