Как проверить аккумулятор мультиметром
Мультиметр позволяет измерить напряжение на выводах аккумулятора и проверить полярность. Это первый этап диагностики. Чтобы определить оставшуюся ёмкость и способность работать под нагрузкой, нужны дополнительные измерения. Нормальное напряжение само по себе не подтверждает исправность батареи.
Для проверки напряжения используют режим V⎓, чёрный провод подключают к COM, красный — к V или V/Ω. Нельзя подключать прибор поперёк клемм через вход A/mA или в режиме измерения тока: это может вызвать короткое замыкание.
Батарея быстро садится или не заряжается? Подготовьте фотографию её этикетки и зарядного устройства, модель оборудования, описание симптомов и результат измерения напряжения. Эти данные помогут согласовать подбор совместимой АКБ и зарядки.
Подобрать батарею и уточнить совместимость зарядки
Содержание статьи
- Как измерить напряжение аккумулятора
- Какое напряжение должно быть у литиевой батареи
- Можно ли определить процент заряда по напряжению
- Как измеряют ёмкость аккумулятора
- О чём говорит результат проверки ёмкости
- Как проверяют внутреннее сопротивление
- Почему напряжение проседает под нагрузкой
- Как сравнивать измерения
- Что делать после измерения
- Если нужно подобрать зарядное устройство
- Частые вопросы
Как измерить напряжение аккумулятора
Проверяйте только доступные внешние выводы исправной с виду батареи. Вздутую, повреждённую, протекающую или самопроизвольно нагревающуюся АКБ не заряжайте и не проверяйте нагрузкой. Для измерения не нужно вскрывать корпус батареи, ИБП или зарядного устройства. Работы с тяговыми и высоковольтными сборками требуют соответствующей квалификации и оборудования.
- Отключите зарядник и штатную нагрузку, если это предусмотрено инструкцией оборудования. Уточните химию, напряжение и назначение контактов батареи. Не касайтесь щупами неизвестных сигнальных контактов разъёма.
- Проверьте прибор и щупы. Чёрный провод должен быть в COM, красный — во входе V. Установите измерение постоянного напряжения V⎓.
- Выберите подходящий диапазон. Он должен быть выше максимального ожидаемого напряжения, а не только номинального. Для Li-ion батареи 5S с зарядом до 21 В диапазон 20 В уже недостаточен. При неизвестном напряжении начните с большего допустимого диапазона по инструкции прибора.
- Измерьте напряжение параллельно выводам: чёрный щуп на «−», красный на «+». Не замыкайте соседние контакты и не допускайте соскальзывания щупов.
- Запишите результат и условия: батарея отдыхала, недавно заряжалась или только что работала. Для сравнения измерения должны выполняться в сопоставимых условиях.
Порядок подключения и опасность использования токового входа при измерении напряжения объясняет Fluke.
Минус перед числом на цифровом мультиметре обычно означает обратное расположение щупов относительно полярности источника. Обозначение OL может означать выход за выбранный диапазон; трактовку нужно сверить с инструкцией. Нулевое показание и OL — разные результаты.
Какое напряжение должно быть у литиевой батареи
Ориентир берут из паспорта конкретной АКБ. Номинальное напряжение на этикетке не обязано совпадать с напряжением заряженной батареи. Например, у ячейки Molicel P28A номинал составляет 3,6 В, а напряжение заряда — 4,2 В.
В последовательной цепочке напряжения групп суммируются. Следующие таблицы показывают арифметические примеры, а не универсальные настройки зарядника или пороги исправности.
Для Li-ion ячеек с номиналом 3,6–3,7 В и зарядом до 4,2 В:
| Сборка | Номинал, В | S × 4,2 В |
|---|---|---|
| 3S | 10,8–11,1 | 12,6 |
| 4S | 14,4–14,8 | 16,8 |
| 5S | 18–18,5 | 21 |
| 6S | 21,6–22,2 | 25,2 |
| 7S | 25,2–25,9 | 29,4 |
| 10S | 36–37 | 42 |
| 12S | 43,2–44,4 | 50,4 |
Для LiFePO4 ячеек с номиналом 3,2 В и паспортным верхним пределом 3,65 В:
| Сборка | Номинал, В | S × 3,65 В |
|---|---|---|
| 4S | 12,8 | 14,6 |
| 6S | 19,2 | 21,9 |
| 8S | 25,6 | 29,2 |
| 12S | 38,4 | 43,8 |
| 16S | 51,2 | 58,4 |
Рабочее напряжение зарядки готовой батареи может быть ниже арифметического верхнего предела. Например, Victron рекомендует для своей Lithium Battery Smart 12,8 В напряжение абсорбции 14,2 В. Следуйте руководству конкретной батареи, а не одному числу S.
Нижний допустимый предел тоже зависит от ячеек и конструкции. Деление общего напряжения на S даёт среднее по группам, но не показывает, насколько разряжена самая слабая группа. Для свинцовых и NiMH аккумуляторов применяют их собственные характеристики; литиевые таблицы к ним не относятся.
Можно ли определить процент заряда по напряжению
Напряжение может дать ориентировочную оценку, если известны модель батареи, её зависимость напряжения от заряда, температура и условия измерения. Во время работы на показание влияет нагрузка, а сразу после зарядки — переход к установившемуся состоянию.
У LiFePO4 значительная часть разряда проходит на сравнительно пологом участке кривой напряжения. Небольшая разница показаний может соответствовать заметной разнице заряда. Поэтому универсальная таблица «13,2 В = определённый процент» ненадёжна. Различие кривых Li-ion и LiFePO4 показано в материале Texas Instruments, раздел 2.
Для отслеживания заряда используют совместимый монитор или BMS с соответствующей функцией оценки, корректными настройками и калибровкой. Наличие приложения или индикатора ещё не гарантирует точный результат.
Как измеряют ёмкость аккумулятора
Ёмкость в ампер-часах определяют по току, который батарея отдаёт за время разряда до заданного условия завершения. Обычное измерение напряжения мультиметром этого не показывает. Режим измерения ёмкости конденсаторов в фарадах также не предназначен для определения А·ч аккумулятора.
При постоянном токе:
Q, А·ч = I, А × t, ч.
Например, если в заданном тесте батарея отдавала постоянные 2 А в течение 2 часов до предусмотренного окончания, получено 4 А·ч. Это результат данного режима испытания.
Если ток меняется, его учитывают по всему времени разряда: Q = ∫ I(t) dt. Для энергии в ватт-часах учитывают и напряжение: E = ∫ U(t) × I(t) dt, где время выражено в часах. Такой принцип накопления А·ч и Вт·ч описан в руководстве Keysight BT2200, раздел Capacity Measurements.
Лампа с надписью «24 Вт» не гарантирует постоянную мощность или ток при изменении напряжения. Расчёт через её номинальную мощность, время и номинальное напряжение АКБ не даёт точного значения ёмкости.
Для контрольного разряда нужны подходящая нагрузка или анализатор, измерение тока, контроль температуры и автоматическое завершение по методике батареи. Выбирают допустимый ток и конечное условие, следят за группами через предусмотренную систему контроля. Одного общего напряжения многосекционной сборки недостаточно. Принцип испытания с контролируемой нагрузкой описывает Keysight.
Не разряжайте неизвестную батарею до произвольных 2,5 или 2,1 В на ячейку. Не отключайте BMS и не продолжайте разряд после штатного завершения.
О чём говорит результат проверки ёмкости
Измеренную ёмкость сопоставляют с паспортом при соответствующих токе, температуре, начальном заряде и конечном напряжении. На холоде, при повышенной нагрузке или раннем отключении BMS результат может быть ниже даже без одинаковой степени износа ячеек.
Малая доступная ёмкость может быть связана с деградацией, неполным зарядом или дисбалансом групп. У Victron эти причины отдельно перечислены в разделе диагностики недостаточной ёмкости. Выяснять причину нужно до решения о замене всей батареи.
Соответствие ёмкости паспорту не проверяет автоматически все защиты, изоляцию, соединения и способность выдерживать нужный пусковой ток. Также нельзя назначать любой Li-ion или LiFePO4 батарее один срок службы в циклах без условий испытания.
Как проверяют внутреннее сопротивление
Подключать обычный мультиметр в режиме Ω или прозвонки к аккумулятору нельзя. Для внутреннего сопротивления применяют подходящий батарейный тестер либо метод изменения нагрузки с измерением тока и напряжения.
Для определённого шага нагрузки приближённая оценка имеет вид:
R, Ом ≈ ΔU, В / ΔI, А.
Например, при переходе от отсутствия нагрузки к току 5 А напряжение изменилось с 13,2 до 12,8 В. Получаем (13,2 − 12,8) / 5 = 0,08 Ом = 80 мОм. Это арифметический пример; он не задаёт норму исправности.
Результат зависит от момента измерения после изменения тока, температуры, заряда, контактов и точки подключения. На внешних клеммах готовой АКБ в него могут входить потери в соединениях, проводниках и силовой цепи BMS. Для сопоставления нужны одинаковая методика и условия. Различия DC-IR и AC-IR и ограничения обычных омметров разбирает HIOKI, раздел Battery impedance measurement.
Обычный мультиметр может не зафиксировать быстрый переход напряжения достаточно точно. Для малых сопротивлений специализированные приборы применяют четырёхпроводное подключение, уменьшая влияние измерительных проводов и контактов. Пример метода — в пояснении HIOKI.
Не подключайте случайную мощную нагрузку для такого опыта. Ток, длительность импульса и оснастка должны соответствовать проверяемой батарее.
Почему напряжение проседает под нагрузкой
Просадка может быть связана с состоянием ячеек, малым зарядом, холодом, повышенной нагрузкой или сопротивлением соединений. В простой модели потери на сопротивлении растут как I²R, поэтому важно оценивать весь токовый путь.
Если устройство отключается при запуске, одного измерения без нагрузки мало. Проверяют напряжение и ток в рабочем режиме, контакты и сообщения BMS. Обходить защиту для продолжения проверки нельзя.
Универсальной нормы «до 30 мОм подходит для любого большого тока» или «до 0,4% — исправно» нет. Допустимые значения зависят от модели и конструкции; это подчёркивает HIOKI в объяснении критериев внутреннего сопротивления.
Как сравнивать измерения
Записывайте модель батареи, заряд, температуру, ток и метод испытания. Сопротивление, измеренное на переменном токе 1 кГц, нельзя напрямую приравнивать к результату DC-теста с длительным импульсом нагрузки.
Для сравнения состояния полезнее повторять измерения по одной методике, чем сопоставлять случайные показания разных приборов. Температурные зависимости берут из паспорта выбранных ячеек и батареи: название LiFePO4 или LTO само по себе не гарантирует малую просадку на морозе.
Что делать после измерения
| Результат | Что он может означать | Следующее действие |
|---|---|---|
| Напряжение ожидаемое, но время работы сократилось | Ёмкости недостаточно, заряд неполный либо отключение происходит раньше | Проверить штатную зарядку и доступную ёмкость в согласованном режиме |
| Без нагрузки напряжение есть, при работе сильная просадка | Нагрузка, холод, контакты или состояние батареи требуют проверки | Записать режим и симптомы; проверить систему без обхода защит |
| На выходе около 0 В | Нет контакта, выход отключён защитой, есть разряд или неисправность | Проверить прибор, доступные клеммы и инструкцию АКБ; не «толкать» напряжением |
| Есть вздутие, повреждение или необычный нагрев | Возможное повреждение батареи | Прекратить использование и зарядку, согласовать дальнейшее обращение со специалистом |
Не выбирайте новую батарею только по измеренному напряжению старой. Для замены нужны паспортные параметры, ток, разъём, полярность, габариты и совместимость с оборудованием.
Если нужно подобрать зарядное устройство
Эти варианты относятся к разным задачам. Они не заменяют анализатор разрядной ёмкости и не предназначены для принудительного восстановления неизвестной неисправной АКБ.
Nitecore UMS2 для отдельных совместимых элементов
Двухслотовое устройство для зарядки поддерживаемых элементов, включая обычные Li-ion 18650. Показывает напряжение, зарядный ток и количество заряда, переданного за сеанс; предусмотрена индикация внутреннего сопротивления и состояния. Показанные при зарядке мА·ч нельзя считать измеренной разрядной ёмкостью, а оценка Good/Poor не заменяет полную проверку батареи. Ток и режим должны соответствовать элементу; для LiFePO4 требуется ручной выбор предусмотренного производителем режима. Инструкция Nitecore UMS2.
MODIARY 42 В / 2 А для Li-ion батареи 10S
Вариант зарядника CC/CV для совместимой готовой Li-ion батареи класса 36 В с конфигурацией 10S и зарядом до 4,2 В на группу. До покупки согласуйте допустимость тока 2 А, выходное напряжение, разъём и полярность. Это не зарядник для одного 18650, не универсальная зарядка для любой «36-вольтовой» АКБ и не тестер ёмкости.

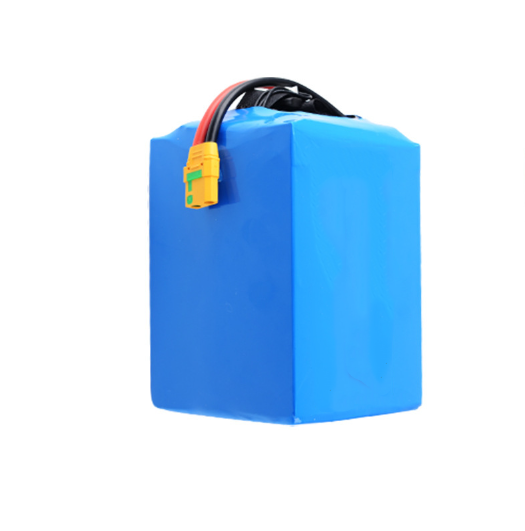

Нужна замена батареи или новая АКБ под оборудование? Передайте модель техники, маркировку батареи и зарядника, рабочую и пиковую нагрузку, габариты и требуемое время работы. Измерения и описание симптомов помогут уточнить требования к новой батарее.
Обсудить изготовление аккумуляторной батареи
Частые вопросы
Какой режим мультиметра нужен для проверки аккумулятора?
Для напряжения — V⎓, чёрный провод в COM, красный во вход V. Диапазон выбирают выше максимального ожидаемого напряжения. Токовый вход A/mA для подключения поперёк клемм не используют.
Если напряжение нормальное, аккумулятор исправен?
Это подтверждает наличие напряжения в момент измерения. Ёмкость, просадку под нагрузкой, состояние соединений и защит проверяют отдельно.
Ноль вольт означает, что батарею нужно выбросить?
Причину сначала выясняют: возможны плохой контакт, отключённый выход защиты или неисправность. Не вскрывайте батарею и не обходите BMS для проверки. Дальнейшие действия определяют по инструкции и состоянию АКБ.
Можно ли узнать ёмкость 18650 по одному измерению напряжения?
Нет. Для А·ч нужен контролируемый разряд с измерением тока и времени. Форма корпуса и напряжение не определяют фактическую ёмкость элемента.
Подходит ли режим измерения ёмкости в фарадах?
Нет. Он предназначен для конденсаторов и не измеряет разрядную ёмкость батареи в ампер-часах.
Можно ли измерить внутреннее сопротивление обычным омметром?
Обычный режим Ω для подключения к батарее не подходит. Нужен батарейный тестер либо согласованный DC-метод с измерением изменения напряжения и тока.
Почему по напряжению трудно определить заряд LiFePO4?
На значительной части разряда напряжение меняется слабо. Для оценки процента нужны характеристики конкретной батареи и подходящий метод мониторинга.
Зарядное устройство показало 2500 мА·ч — это ёмкость аккумулятора?
Если отображён заряд, переданный за сеанс, это не результат полного разрядного теста. Начальный заряд, условия и алгоритм отличаются; для оценки доступной ёмкости используют соответствующее испытание.
