Размеры литиевых аккумуляторов

• Маркировка Li-ion аккумуляторов
• Таблица размеров Li-ion аккумуляторов
• От чего зависит емкость аккумулятора?
• Выводы

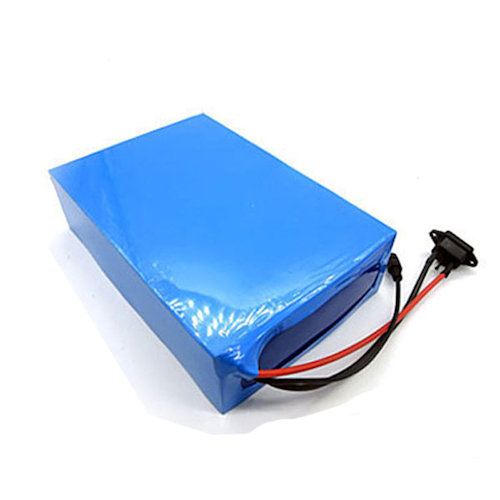

Литий-ионные аккумуляторы широко используются в светодиодных фонариках, шуруповертах и остальных беспроводных устройствах. Как составные части аккумуляторных батарей они применяются для оснащения электровелосипедов, гироскутеров, электросамокатов, гольфкаров, ноутбуков, устройств Power Bank и другой автономно работающей техники.

Литиевые аккумуляторы изготавливаются в виде цилиндра, призмы и таблетки. Ячейки-цилиндры содержат электроды с сепаратором, свернутые рулонным способом и находящиеся в оболочке из металлической фольги. Их отрицательный электрод соединяется с корпусом, а» +» – выходит через изолятор на крышку. Призматические элементы питания обычно состоят из совокупности прямоугольных пластин, реже – из электродной основы, свернутой эллиптической спиралью.

Наибольшее распространение получили цилиндрические аккумуляторы типоразмера 18650. Визуально они напоминают обычные батарейки типа АА, но превосходят их по емкости и выходному напряжению. В то время как батарейка АА имеет напряжение на выходе 1,5 В, у аккумулятора типоразмера 18650 этот параметр составляет 3,6–3,7 В. Емкость таких ячеек в среднем колеблется от 1600 до 3600 мАч, в зависимости от используемой химии и технологии производства. Далее мы подробнее расскажем о классификации и существующих форматах литий-ионных аккумуляторов.

Маркировка Li-ion аккумуляторов

Для классификации размеров литиевых аккумуляторов используется простая система маркировки. Она содержит 5 цифр: начальные 2 из них обозначают диаметр элемента питания (в мм), следующие 2 – его длину (в мм), а завершающая – особенности формы (0 отображает цилиндрическую конструкцию). Перед 5-значным цифровым обозначением указывается буквенная маркировка. По ней можно расшифровать, какие химические вещества входят в состав конкретного аккумулятора:

• ICR – кобальтовые ячейки;
• IMR – модели с содержанием марганца;
• INR – ячейки с никелем и марганцем;
• NCR – аккумы с никеле-кобальтовым составом и оксидом алюминия в качестве изолятора.

Например, обозначение INR18650 на аккумуляторе означает, что мы имеем дело с цилиндрическим аккумулятором с никеле-марганцевой химией, имеющим Ø 18 мм и высоту 65 мм. У аккумуляторов, оснащенных платой защиты, фактическая длина составляет 66,5 мм.

Таблеточные литиевые аккумуляторы маркируются обозначением CRAABB, где AA отражает диаметр (в мм), а BB – значение высоты (в десятых долях миллиметра). Например, маркировка CR123 свидетельствует о том, что данный элемент питания имеет диаметр 12 мм и высоту 3 мм. У «плоских» накопителей энергии обозначение 3R12 геометрически идентично 3-м форматам R12 (устаревшие, уже не изготавливаются). Литиевые аккумы призматической формы производятся всевозможных размеров, в соответствии со своим назначением и запросами заказчиков.

Таблица размеров Li-ion аккумуляторов

Ниже приведены распространенные форматы литий-ионных аккумуляторов:

 Размеры элементов питания могут немного отличаться из-за особенностей их производства. Например, толщина наружного покрытия на аккумуляторах зачастую толще, чем на батарейках, а высота платы защиты иногда достигает 3 мм.

Важно учесть, что совпадение геометрических параметров накопителей энергии еще не значит, что и электрические характеристики у них эквивалентны. Так, при замене 2-х элементов типа CR123 вместо аккумулятора типа 18650 нужно удостовериться, что возросшее напряжение не причинит вред устройству.

От чего зависит емкость аккумулятора?

​Емкость ячеек одинакового размера может колебаться в значительном диапазоне. На значение емкости и тока разряда влияют такие факторы как:

• толщина слоя нанесенной на фольгу электродной массы (при рулонной конструкции) – чем толще этот слой, тем выше удельные параметры накопителя энергии;
• толщина фольги;
• величина частиц электродной массы;
• вещества, включенные в электродную массу для наращивания разрядного тока;
• материал» +» и» -» электродов;
• их толщина.

Выводы

Несмотря на большой перечень типоразмеров аккумуляторов, неоспоримыми рекордсменами по популярности среди цилиндрических Li-ion аккумуляторов остаются ячейки формата 18650. Призматические модели бывают всевозможных размеров. Кроме геометрических параметров, при выборе подходящих источников питания нужно учитывать их емкость, номинальное напряжение, ток разрядки, внутреннее сопротивление, диапазон рабочих температур, тип химии, наличие защитной платы, ориентировочный ресурс (минимальное число циклов заряд-разряд).
