Типы литий-ионных аккумуляторов
В последнее время можно заметить тенденцию того, как разновидности литиевых аккумуляторов стремительно пополняются новыми экземплярами, а их численность уже переваливает за десяток.
Каждый из представленных на рынке типоразмеров являет собой комбинацию лития и вспомогательных химических элементов, дающих название источникам питания. Основой таких изделий является литий, поэтому они имеют общие технические характеристики, хотя и отличий здесь немало, а зависят они от вспомогательных химических материалов, имеющих различные свойства, непосредственно влияющие на функциональные возможности накопителей.
Li-ion
Из материалов нашей статьи вы узнаете, какие типы современных аккумуляторов Li-ion существуют на рынке электроники, и где они используются чаще всего, но для начала стоит разобраться с устройством и принципом функционирования классических образцов литиевых элементов питания.
Итак, перезаряжаемые литий ионные аккумуляторы – это популярные накопители, в которых при разрядке происходит перемещение ионов лития от отрицательно заряженного электрода к положительному и в обратном направлении в момент их подзарядки.
Данный тип аккумуляторов часто встречается в быту и активно применяется для обеспечения работы портативных электронных устройств, и все благодаря отличной энергетической плотности и отсутствию эффекта памяти.
Li-ion характеризуется медленной разрядкой в режиме ожидания, так как демонстрирует низкий саморазряд. Данная серия аккумуляторов может выпускаться в форме цилиндра или призмы. Высокая плотность энергии в комбинации с малым весом и компактными габаритами, а также длительным функциональным циклом выводит литий-ионные элементы питания в настоящие лидеры.

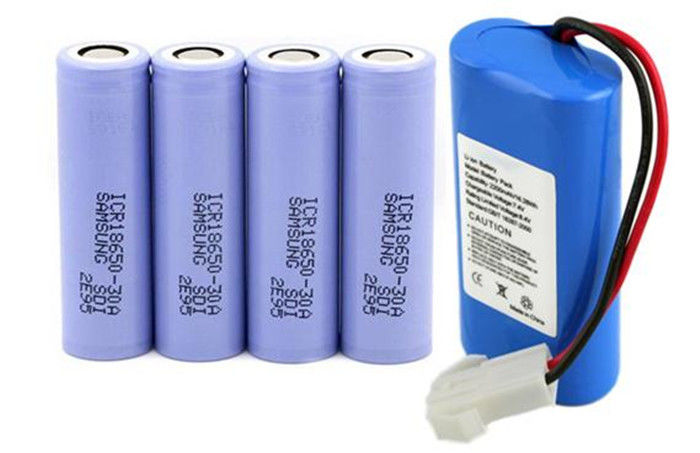

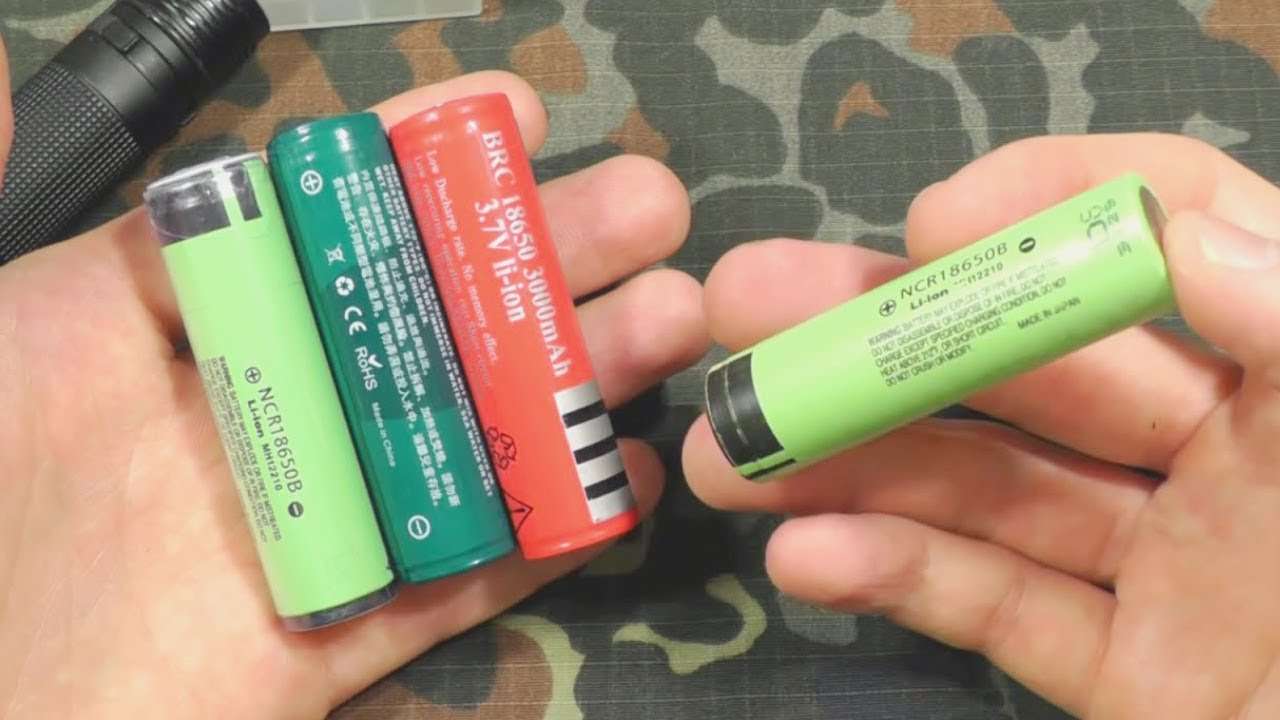

В качестве примера предлагаем рассмотреть типы литиевых аккумуляторов 18650, которые с каждым днем становятся все более популярными. Они также сопровождаются маркировкой 168А, а по своей форме напоминают привычные пальчиковые АА батарейки, только большего размера.
Проблема быстрой потери номинальной емкости в процессе эксплуатации решается путем встраивания электросхемы, ограничивающей заряд, разряд и нагрузку на элемент. Подобные накопители применяются там, где требуется большая емкость для обеспечения питания мощных приборов. Из таких элементов обычно собирают АКБ для портативной компьютерной техники.
LTO
Литий-титановые аккумуляторы являются одной из новейших разработок в категории литий-ионных источников питания. Основное их преимущество заключается в длительном эксплуатационном периоде.
Данные образцы отличаются высокой степенью безопасности и устойчивостью перед негативными факторами. Их энергетическая плотность ниже, нежели у других типов литиевых накопителей, зато скорость зарядки здесь в десятки раз выше.
Такие аккумуляторы чаще всего устанавливают на электрический транспорт, а также ими комплектуют оборудование медицинского назначения.
Максимальная безопасность использования в данном случае объясняется применением особой технологии, основанной на использовании нанокристаллов на аноде. Из недостатков следует отметить сравнительно низкое среднее напряжение, нежели у других аккумуляторов.
Li-Pol
Li-Polymer аккумуляторы характеризуются большей энергетической емкостью, связующим при этом выступает полимер. Такие модели, имеющие форму призмы или цилиндра, демонстрируют стабильную работу в условиях высоких температур, к тому же они поддерживают высокие тока разряда.
К их преимуществам можно отнести широкий спектр размеров ячеек, что позволяет пользователям подбирать аккумулятор необходимой емкости для определенных целей. Чаще всего Li Pol моделями снабжаются всевозможные мобильные устройства, компьютерная техника, цифровое оборудование и прочие девайсы аналогичного назначения.
LiFePO4
Литий фосфатные аккумуляторы отлично зарекомендовали себя там, где наблюдаются высокие токи разрядки, и демонстрируют длительный срок службы, а также характеризуются высокой безопасностью. Поэтому ими комплектуют электротранспорт, строительный электроинструмент, компьютерную технику, источники бесперебойного питания и даже военную технику.
Особо хотелось бы отметить их низкое воздействие на окружающую среду, что очень актуально в настоящее время. По мнению специалистов, за такими батареями будущее, особенно в сегменте питания автономных электронных устройств.
Li-SO2
Такие типы литий ионных батарей имеют цилиндрическую форму и отличаются хорошей энергоемкостью. Они устойчивы к разряду на высокой мощности, поэтому данные элементы активно устанавливают на космическое и военное оборудование. Аккумуляторы на основе литий диоксида серы, снабженные литиевым анодом, имеют среднее напряжение в 2,9 В.
Li-MnO2
Литий-диоксид марганцевые батареи отличаются наличием твердого катода, погруженного в органический электролит, илегкого литиевого анода.
Большая емкость, высокая разрядка и длительный срок эксплуатации – вот основные преимущества данного типа источника питания. Данные элементы чаще всего устанавливают на ИБП, пожарные и охранные сигнализации, медицинское оборудование и цифровую технику.
Li-SOCL2
По аналогии с предыдущими образцами, хлорид тионил литиевые батареи комплектуются литиевым анодом и жидким катодом, включающим в свой состав пористый токосъемник, заполненный SOCl2.
Основная сфера использования данного типа накопителей – автомобилестроение, военная и космическая отрасль. Также их устанавливают на оборудование медицинского назначения, и все благодаря широкому диапазону рабочих температур (-60 — + 150С).Приведем самые распространенные размеры Li-ion аккумуляторов в таблице:
Таблица размеров Li-ion аккумуляторов
Тип |
Обозначение |
Типоразмеры |
Схожие типоразмеры |
Цилиндрические |
XXYY0, где XX – указание диаметра в мм, YY – значение длины в мм, 0 – отражает исполнение в виде цилиндра |
10180 |
2/5 AAA |
10220 |
1/2 AAA (Ø соответствует ААА, но на половину длины) |
||
10280 |
|
||
10430 |
ААА |
||
10440 |
ААА |
||
14250 |
1/2 AA |
||
14270 |
Ø АА, длина CR2 |
||
14430 |
Ø 7 мм (как у АА), но длина меньше |
||
14500 |
АА |
||
14670 |
|
||
15266, 15270 |
CR2 |
||
16340 |
CR123 |
||
17500 |
150S/300S |
||
17670 |
2xCR123 (или 168S/600S) |
||
18350 |
|
||
18490 |
|
||
18500 |
2xCR123 (или 150A/300P) |
||
18650 |
2xCR123 (или 168A/600P) |
||
18700 |
|
||
22650 |
|
||
25500 |
|
||
26500 |
С |
||
26650 |
|
||
32650 |
|
||
33600 |
D |
||
42120 |
|
