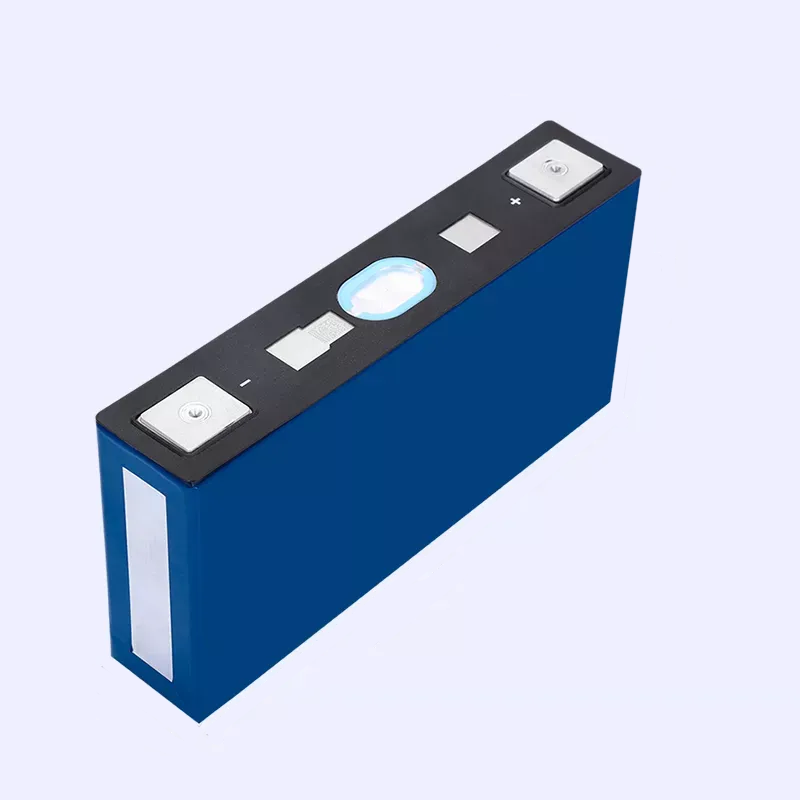

CALB 169 Ач — призматическая литий-ионная ячейка NMC для тяговых и автономных батарей большой ёмкости. Расчётный запас энергии одного элемента — 625 Вт·ч. Модель стоит рассматривать, когда важны продолжительная работа от одного заряда и ёмкость 169 Ач без большого числа параллельных элементов.
Ячейка сочетает большую ёмкость с длительным разрядом до 169 А в установленном температурном диапазоне. Широкий корпус толщиной 44,5 мм позволяет проектировать плоские модули; при подборе необходимо проверить доступную ширину батарейного отсека.
Отдельный аккумуляторный элемент для сборки АКБ. Для работы в составе батареи требуются внешняя BMS, балансировка и механическая фиксация.
| Химическая система | Li-ion / NMC — никель, марганец, кобальт |
|---|---|
| Ёмкость | 169 Ач при 1C; 173 Ач при 1/3C |
| Номинальное напряжение | 3,66 В при 1C; 3,73 В при 1/3C |
| Расчётная энергия | 625 Вт·ч при 3,7 В |
| Внутреннее сопротивление | 0,25–0,55 мОм, AC 1 кГц, 65% SOC |
| Стандартный / рабочий ток заряда | 169 А |
| Предельный / выбранный ток заряда | 245 А при +20 ≤ T < +45 °C |
| Длительный рабочий ток разряда | 169 А при +10 ≤ T < +40 °C |
| Кратковременный разряд | 500 А, не более 10 с, температура ячейки ниже +50 °C |
| Верхний предел заряда | 4,35 В — предельное напряжение по спецификации |
| Порог окончания разряда | 2,8 В при температуре от 0 °C |
| Ресурс | Не менее 2000 до 80% ёмкости |
Энергия рассчитана как 3,7 В × ёмкость и округлена до целого Вт·ч. Реально отдаваемая энергия зависит от тока, температуры и рабочего диапазона напряжений.
Толщина 44,5 мм помогает уменьшить глубину модуля. При этом ширина 220,8 мм требует отдельной проверки компоновки.
| Форм-фактор | Призматическая ячейка |
|---|---|
| Габариты, Ш × Т × В | 220,8 × 44,5 × 112 мм |
| Масса | 2515 ± 30 г |
Размеры указаны как ширина × толщина × высота. Высота включает плоские выводы. Допуски: ширина ±0,2 мм, толщина ±0,25 мм, высота ±0,4 мм. Толщина нормируется при предусмотренном спецификацией прижиме.
| Температура заряда | -20…+55 °C, с ограничением тока по температуре |
|---|---|
| Температура разряда | -30…+55 °C |
Заряд на морозе допускается только малым током: от −20 до −10 °C — до 8,45 А (0,05C), от −10 до 0 °C — до 16,9 А (0,1C). Максимальные токи заряда и разряда относятся к указанным в таблице температурам.
Предельное напряжение заряда этой модели — 4,35 В. BMS и зарядное устройство выбирают под согласованный режим CALB; ограничение заряда меньшим напряжением может уменьшить доступную ёмкость.
Паспортный ресурс: Не менее 2000 циклов до 80% ёмкости: ступенчатый заряд до 4,3 В, разряд 1C до 2,8 В при комнатной температуре.
| 10S1P — 10 ячеек последовательно | 37 В; 169 Ач; 6253 Вт·ч |
|---|---|
| 13S1P — 13 ячеек последовательно | 48,1 В; 169 Ач; 8129 Вт·ч |
| 20S1P — 20 ячеек последовательно | 74 В; 169 Ач; 12506 Вт·ч |
В таблице — расчётные номинальные параметры по 3,7 В на элемент, а не напряжения зарядного устройства. Последовательное соединение повышает напряжение, сохраняя ёмкость в Ач. Схему выбирают под рабочий диапазон оборудования.
Одна аккумуляторная ячейка. Исполнение выводов, шины и крепёж согласуются при заказе. BMS, корпус и зарядное устройство подбираются отдельно. При сборке проверяют ёмкость, сопротивление и уровень заряда элементов; предусматривают изоляцию, прижим и теплоотвод.
Допустимый ток готовой батареи определяется также BMS, соединениями и охлаждением. Максимальные токи не действуют во всём температурном диапазоне; пиковый режим не заменяет длительный.
Для подбора ячеек или изготовления АКБ сообщите менеджеру VirtusTec напряжение системы, ёмкость, длительный и пиковый ток, доступные габариты и условия эксплуатации.
